TOS : Taux d'Ondes
Stationnaires Nous allons aborder les explications concernant le TOS ou ROS d'une manière très simpliste. Certains bondiront en lisant ce qui suit ... et d'autres comprendront mieux de quoi il s'agit. L'exemple qui suit concerne un TX monté sur une voiture ayant une antenne de toit avec un brin réglable.
Les ondes circulant dans le
câble et l'antenne peuvent être comparées à de l'eau circulant dans un tuyau.

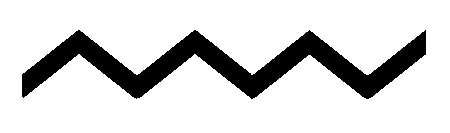

La pompe ( le TX ) chauffe un peu car elle produit un effort pour envoyer l'eau à une certaine pression. Imaginons que cette eau circule en vagues ayant cette forme particulière :
Le bout du tuyau a cette particularité :

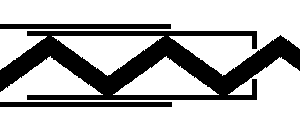

Lorsque l'antenne a la bonne longueur, toutes les ondes produites sont transférées à l'extérieur
Bonne longueur !

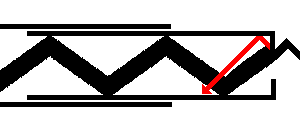

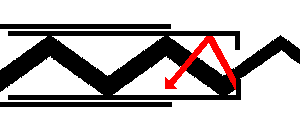

Lorsque le tuyau est trop long ou trop court, il n'y a qu'une partie de l'eau qui est transmise...
Trop court !

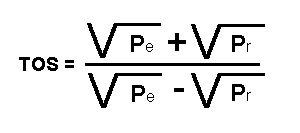

Trop long ! Toute l'eau qui ne peut pas passer par le trou est reconduite directement vers la pompe qui ne peut s'en débarrasser qu'en procédant à l'évaporation de cette eau non envoyée. Pour évaporer cette eau, la pompe doit chauffer. Donc, plus il y aura de pourcentage d'eau à revenir, plus la pompe devra chauffer ... et si elle chauffe de trop ... et bien ... elle sera HS. Le TX envoie donc une certaine "quantité d'ondes" vers l'antenne. Quand cette antenne est mal accordée ( elle n'a pas la bonne longueur ), un certain pourcentage d'ondes revient dans le TX et fait chauffer les transistors de puissance. Quand cela chauffe de trop ... les transistors dégagent !. Voici donc "l'équation" qui détermine le TOS ( encore que, là, il faudrait plutôt parler de ROS car nous n'obtenons pas un Taux mais un Rapport !)
Pe : Puissance émise Pr : Puissance réfléchie Exemple : La puissance des ondes émises est de 4watts et la puissance
des ondes réfléchies est de
0,4 Watts ( soit 10% de retour d'ondes ) Un ROS de "2" peut être acceptable avec des puissances d'émission modérées. Mais dès que l'on a des puissances de 50, 100 voire 1KW ... cela devient
"dangereux" pour l'étage de
puissance. Pour information: -Un TOS
de 1,5 fait perdre 4% de l'énergie HF. La mesure ... Afin de déterminer le ROS présent sur une installation, il existe des appareils que l'on appelle des TOSMETRE. Ils se placent selon le diagramme ci-dessous :
Il existe
globalement 3 sortes de Tos mètres : sont automatiques ( HI x 3 fois ! ) Les calibrages :
Ils nécessitent une petite
manipulation qui consiste à : sur l'onde réfléchie.
Les

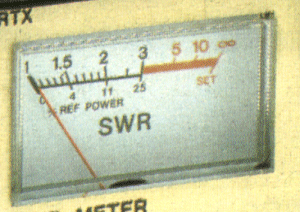

manipulations sont les suivantes : rouge
"SET"

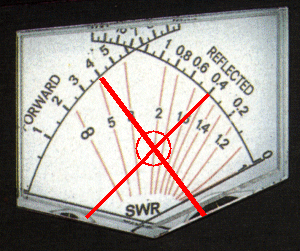

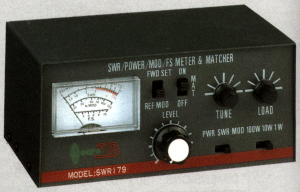

Exemple de TOSMETRE à lecture directe :
Placer le commutateur sur
FWD, puis passer en émission. Les lectures directes : Ils ne

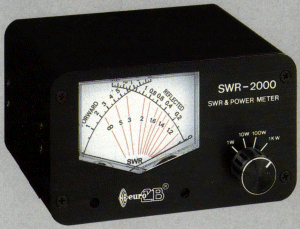

nécessitent aucune manipulation et permettent simultanément de : du Tosmètre.
Exemple : La
puissance des ondes émises est de 4watts et la puissance
des ondes
réfléchies est de 0,4 Watts ( soit 10% de retour d'ondes )
Le ROS sera de : 1,92 soit près de 2 de "TOS" (ROS)
On voit sur ces exemples que les Tosmètres à lecture directe sont simple d'emploi et permettent également de surveiller la puissance émise. Les cas difficiles ... Parfois, quoi que l'on fasse, le TOS est élevé et on ne peut rien y faire. Il existe alors un remède ( qui n'est pas un remède miracle ) qui s'appelle le "Matcher".

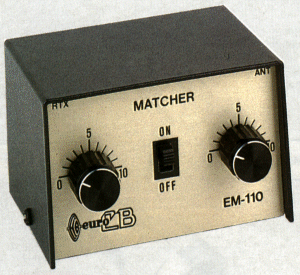

Le Matcher se met entre le Tosmètre et l'antenne.
Certains Tosmètres
présentent des Matchers intégrés.

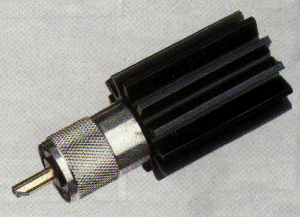

Un accessoire utile ... Lorsque l'on a un doute sur la puissance de sortie d'un TX, et que l'antenne est vraiment désadaptée ou que l'installation est déficiente, il peut y avoir des retours HF qui perturbent la lecture de la puissance réelle. Afin de lever le doute, il est très utile de remplacer l'antenne par une charge fictive. Celle-ci fait 50Ohms et le TOS est obligatoirement de 1 car la charge est adaptée. On a alors une lecture réelle de la puissance du TX ... lorsque le Tosmètre prévoit la lecture de la puissance.
Conseils ...
Bien faire attention à ce
que : que délivre votre installation d'émission. ( Ceci est aussi valable

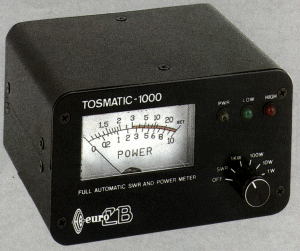

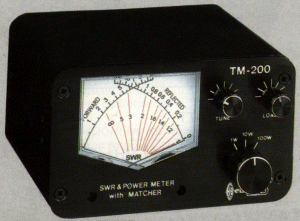

pour les antennes ) câbles abîmés doivent être remplacés Pour info ... Exemple de Tosmètre automatique :
Le mot de la fin Une fiche PL bien soudé permet un meilleur réglage de l'antenne, c'est important de vérifier vos soudures avec un appareil de mesure pour ne pas perdre de temps inutile lors de votre installation.... Retour vers le haut de la page
|
|
